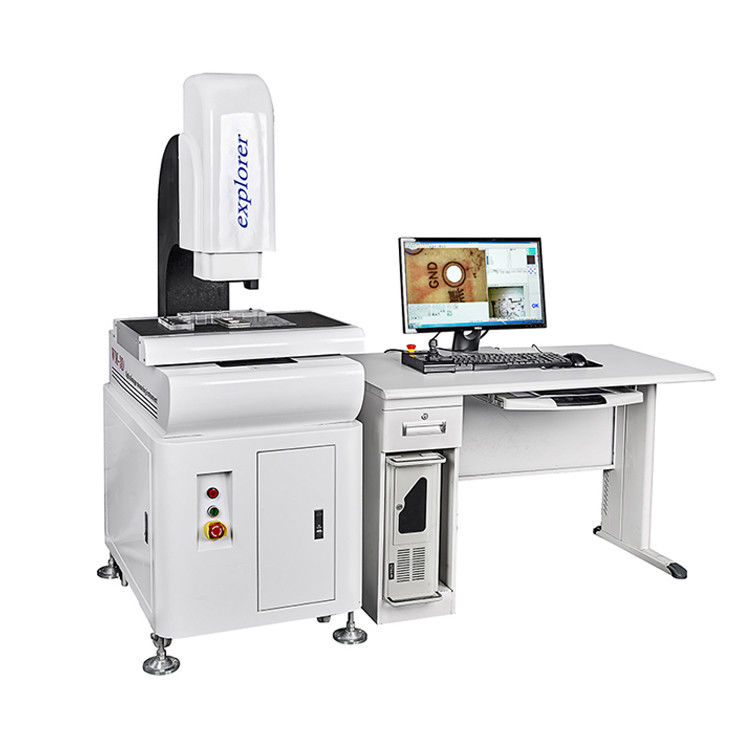

Mesin Pengukur Koordinat CMM Optik 3D Akurasi 2,5um 200mm/S

Name: Mesin Pengukur Koordinat CMM Optik 3D Akurasi 2,5um 200mm/S
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020H
Availability: InStock

Detail Produk:

Tempat asal:	Guangdong, Cina
Nama merek:	WM-3D
Sertifikasi:	iso9001
Nomor model:	CNC-3020H

Informasi Detail

Tempat asal:

Guangdong, Cina

Nama merek:

WM-3D

Sertifikasi:

iso9001

Nomor model:

CNC-3020H

Jaminan:

12 bulan, 12 bulan

Dukungan yang disesuaikan:

OEM, ODM

Nama:

Konfigurasi Tinggi Mesin Pengukur Video Optik CNC

Ketepatan:

2.5um

Kecepatan:

200mm/s

Fungsi:

Mengukur dan mendeteksi

Penggunaan Umum:

Listrik, plastik, cetakan, mesin, konektor dan ponsel

Warna:

Putih

Kekuatan:

220V /50HZ

Menyoroti:

High Light

Menyoroti:

Mesin pengukur koordinat cmm 3D

mesin pengukur koordinat cmm 2.5um

mesin pengukur cmm 200mm/S

Informasi Perdagangan

Harga:

$25,000.00/sets 1-4 sets

Kemasan rincian:

Metal Workpiece 3D CNC vision inspection machine cmm machine optical vision inspection machine

Deskripsi produk

Mesin inspeksi visi CNC 3D benda kerja logam, mesin cmm, mesin inspeksi visi optik

Deskripsi Produk

1. Kontrol gerak loop tertutup ganda, motor dalam gerakan berkecepatan tinggi dengan kinerja penentuan posisi yang tepat.
2. Menggunakan modul tersemat yang dikembangkan untuk mengontrol motor, meningkatkan kecepatan motor sesuai dengan itu, tetapi juga untuk menyederhanakan instrumen dan antarmuka PC, mesin PC dan instrumen melalui kabel USB dan kabel S-Video.
3. Itu digabungkan dengan perangkat lunak pengukuran CNC yang dikembangkan sendiri untuk mencapai deteksi cepat sejumlah besar benda kerja pada saat yang sama dengan kemampuan analisis data SPC untuk mencapai satu kali penyelesaian seluruh pengukuran.
4. Sumber cahaya permukaan dibentuk oleh grup independen berjumlah 24, masing-masing grup adalah driver sumber arus konstan dan 200-langkah variabel terus-menerus.
5. Dengan platform marmer, stabilitas tinggi.

Model

CNC-3020H

Ukuran meja kaca

330*230

Ukuran meja logam

350*250

Perjalanan kerja X.Y

300*200

Perjalanan sumbu Z (mm)

200 fokus

Resolusi tampilan digital sumbu X.Y.Z

0.5um

Kesalahan nilai sumbu X.Y

≤(3+L/200)L adalah panjang yang diukur, satuan mm)

Berat (kg)

300

Dimensi

750*850*1650

Motor

Kecepatan tiga sumbu

300mm/s

Akurasi penentuan posisi tiga sumbu

0.001mm

Sistem gambar

Kamera

Kamera CCD Sony warna 1/3″

Zoom

lensa zoom optik koaksial dengan lensa zoom (2 pilih satu)

Perbesaran zoom

0.7-4.5X

Perbesaran total video

30-230X

Bidang objector

11.1-1.7mm

Daya

AC220V/AC110V

Konsumsi daya

100W

Aksesori instrumen

1Xtube(opsi)

0.5Xtube(opsi)

Jarak kerja

Lensa zoom

0.7-4.5X

0.7-4.5X

Tambahkan lensa

Perbesaran video

Bidang sisi material (mm)

Perbesaran video

Bidang sisi material (mm)

Opsi 0.5X

11.8X-74X

22-3.4

5.9X-37X

44-6.8

175

Standar

23.5X-148X

11.1-1.7X

11.8X-74X

22-3.4

92

Opsi 2X

47X-296X

5.5-0.9

23.5X-148X

11.1-1.7

36

Fungsi

Terutama untuk pengukuran dan analisis metallografi! Model "Universal" ini menggabungkan dudukan pengukur dengan komponen mikroskop metalurgi terbaik untuk pencitraan resolusi tinggi dan pengukuran kritis. Menampilkan berbagai objektif infiniti canggih dan teknik mikroskopi termasuk: brightfield,darkfield, kontras DIC, polarizing dan epifluorescence.Hingga lima objektif dapat dipasang pada nosel. Dengan lebih banyak penggunaan jika diupgrade.

Spesifikasi

1. Dapat mengukur titik, garis, lingkaran, busur dan oval, persegi panjang dan meningkatkan akurasi dengan fungsi penentuan posisi multi-titik.

2. Memiliki banyak fitur, seperti kombinasi pengukuran, struktur pusat dan persimpangan struktur, titik tengah konstruksi, struktur garis, struktur bulat dan sudut pandang struktural.

3. Itu digabungkan dengan perangkat lunak pengukuran CNC yang dikembangkan sendiri untuk mencapai deteksi cepat sejumlah besar benda kerja pada saat yang sama dengan kemampuan analisis data SPC untuk mencapai satu kali penyelesaian seluruh pengukuran.

4. Terjemahan koordinat dan koordinat meluruskan adalah untuk membuat pengukuran lebih nyaman dan efisien dan meningkatkan efisiensi pengukuran.
5. Makro dapat mengukur bagian yang sama lebih cepat dan lebih nyaman volume dan meningkatkan efisiensi pengukuran.
6. Data pengukuran langsung dimasukkan ke AutoCAD dan menjadi lingkaran kerja penuh; data juga dapat dimasukkan dalam Excel dan Word untuk melakukan analisis statistik.

7. Rekam program pengguna, mengedit dan menjalankan perintah.

Layanan Kami

Garansi 12 bulan. Beli dengan percaya diri!

1. Dalam waktu 12 bulan sejak tanggal perakitan dan penerimaan, tetapi tidak melebihi 15 bulan sejak tanggal pengiriman.

2. Selama periode ini, kami akan melakukan pengajaran melalui telepon dan internet kepada pengguna dengan layanan konsultasi purna jual kombinatif.

3. Kami menyediakan layanan garansi seumur hidup mesin untuk pengguna dengan biaya.
01. Jika kegagalan mesin disebabkan oleh pihak kami, Anda dapat mengirim kembali suku cadang kepada kami dan biayanya oleh pihak kami.
02. Tetapi jika membutuhkan teknisi kami datang ke sisi pelanggan untuk pelatihan, layanan teknis gratis, kecuali tiket dan akomodasi.

4. Periode garansi tambahan: Kami akan menyediakan kepada pengguna layanan konsultasi purna jual seumur hidup.

5. Perusahaan kami memiliki suku cadang yang dapat disediakan untuk pengguna dengan biaya.
6. Kami menyediakan pengguna dengan purna jual layanan teknis nilai tambah dengan harga preferensial seumur hidup.

Informasi Perusahaan

Sertifikasi

1. perangkat lunak kami melalui organisasi profesional standar pengukuran nasional.

2. mesin kami dapat memberikan sertifikasi pengukuran standar agensi HSR.
