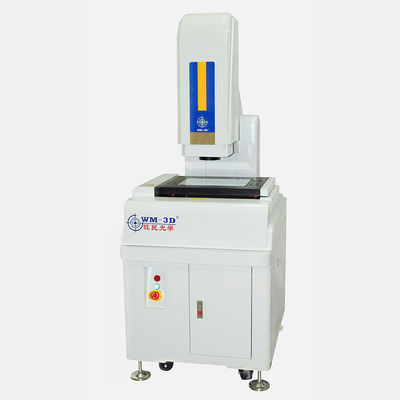

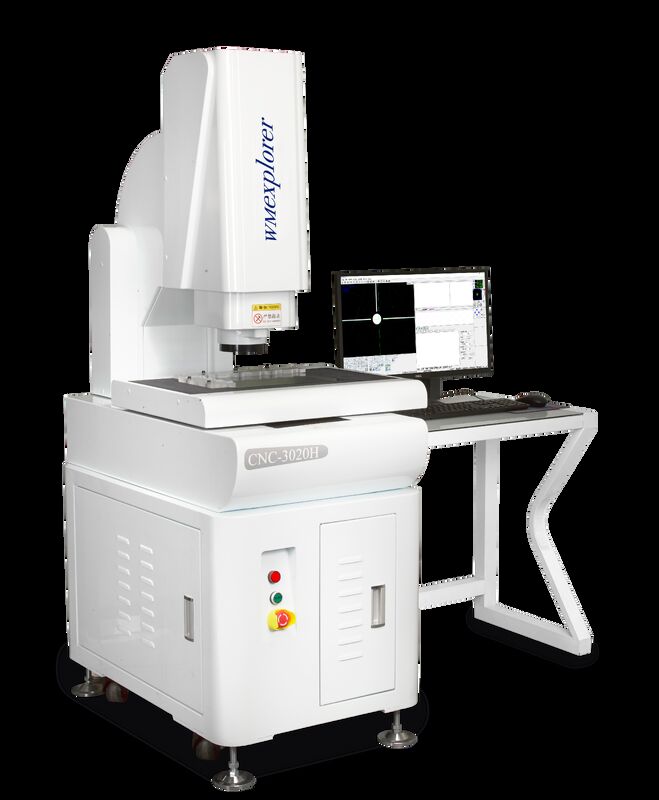

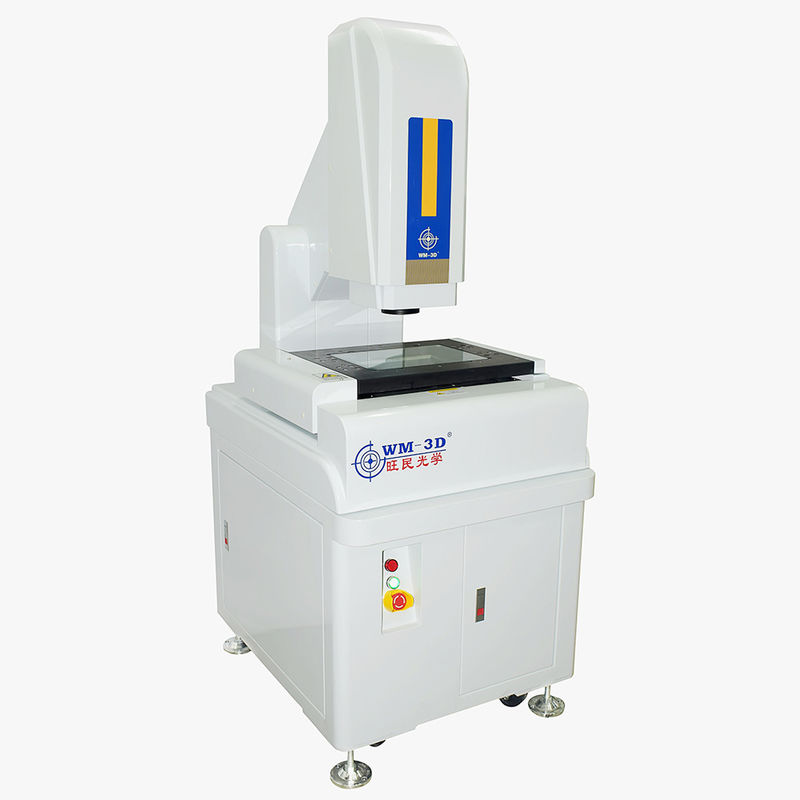

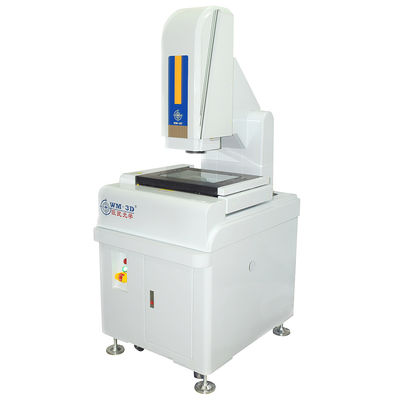

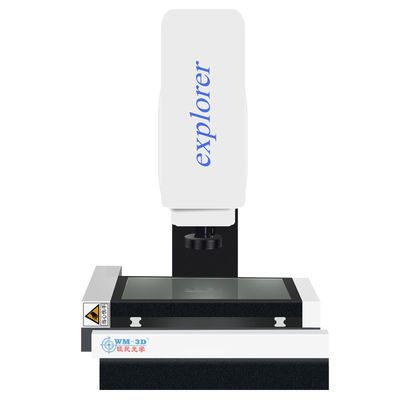

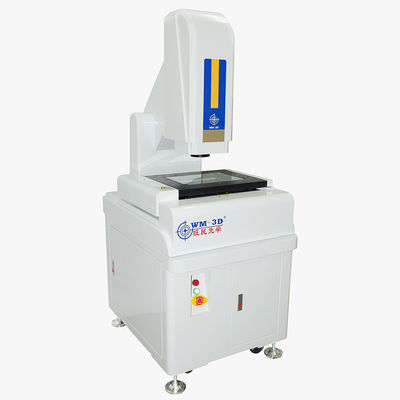

Mesin Sistem Pengukuran Visual CNC Optik 3D Kecepatan 200mm/S

Name: Mesin Sistem Pengukuran Visual CNC Optik 3D Kecepatan 200mm/S
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020
Availability: InStock

Detail Produk:

Tempat asal:	Guangdong, Cina
Nama merek:	WM-3D
Sertifikasi:	iso9001
Nomor model:	CNC-3020

Informasi Detail

Tempat asal:

Guangdong, Cina

Nama merek:

WM-3D

Sertifikasi:

iso9001

Nomor model:

CNC-3020

Jaminan:

1 tahun

Dukungan yang disesuaikan:

OEM, ODM

nama:

Mesin Pengukur Visi CNC Optik 3D Seri Advange CNC

Ketepatan:

3um

Kecepatan:

200mm/s

Fungsi:

Mengukur dan mendeteksi

Penggunaan Umum:

Listrik, plastik, cetakan, mesin, konektor dan ponsel

Warna:

putih

Kekuatan:

220V /50HZ

Dimensi:

700*850*1650

Menyoroti:

High Light

Menyoroti:

Mesin Sistem Pengukuran Visual Optik

Mesin Sistem Pengukuran Visual 3D

mesin pengukuran visual 200mm/S

Informasi Perdagangan

Harga:

$18,000.00/sets 1-4 sets

Kemasan rincian:

CNC Advange Series 3D Optical CNC Vision measuring Machine Mesin Pengukur Visi CNC Optik 3

Deskripsi produk

Mesin Pengukur Visi CNC Optik 3D Seri CNC Advange

Deskripsi Produk

1. Kontrol gerak loop tertutup ganda, motor dalam gerakan berkecepatan tinggi dengan kinerja penentuan posisi yang tepat.
2. Menggunakan modul tersemat yang dikembangkan untuk mengontrol motor, meningkatkan kecepatan motor sesuai dengan itu, tetapi juga untuk menyederhanakan instrumen dan antarmuka PC, mesin PC dan instrumen melalui kabel USB dan kabel S-Video.
3. Ini digabungkan dengan perangkat lunak pengukuran CNC yang dikembangkan sendiri untuk mencapai deteksi cepat sejumlah besar benda kerja pada saat yang sama dengan kemampuan analisis data SPC untuk mencapai penyelesaian seluruh pengukuran sekaligus.
4. Sumber cahaya permukaan dibentuk oleh sekelompok independen berjumlah 24, masing-masing kelompok adalah driver sumber arus konstan dan variabel kontinu 200 langkah.
5. Dengan platform marmer, stabilitas tinggi.

Model

CNC-3020

Ukuran meja kaca

330*230

Ukuran meja logam

350*250

Perjalanan kerja X.Y

300*200

Perjalanan sumbu Z (mm)

Fokus 200

Resolusi tampilan digital sumbu X.Y.Z

0.5um

Kesalahan nilai sumbu X.Y

≤(3+L/200)L adalah panjang yang diukur, satuan mm)

Berat (kg)

720

Dimensi

700*900*1650

Motor

Kecepatan tiga sumbu

100mm/s

Akurasi penentuan posisi tiga sumbu

0.001mm

Sistem gambar

Kamera

Kamera CCD Sony warna 1/3″

Zoom

lensa zoom optik koaksial dengan lensa zoom (2 pilih satu)

Perbesaran zoom

0.7-4.5X

Total perbesaran video

30-230X

Bidang objector

11.1-1.7mm

Daya

AC220V/AC110V

Konsumsi daya

100W

Aksesori instrumen

1Xtube(opsi)

0.5Xtube(opsi)

Jarak kerja

Lensa zoom

0.7-4.5X

0.7-4.5X

Tambahkan lensa

Perbesaran video

Bidang sisi material (mm)

Perbesaran video

Bidang sisi material (mm)

Opsi 0.5X

11.8X-74X

22-3.4

5.9X-37X

44-6.8

175

Standar

23.5X-148X

11.1-1.7X

11.8X-74X

22-3.4

92

Opsi 2X

47X-296X

5.5-0.9

23.5X-148X

11.1-1.7

36

Fungsi

Terutama untuk pengukuran dan analisis metallografi! Model "Universal" ini menggabungkan dudukan pengukur dengan komponen mikroskop metalurgi terbaik untuk pencitraan resolusi tinggi dan pengukuran kritis. Menampilkan berbagai objektif infinity canggih dan teknik mikroskopi termasuk: brightfield,darkfield, kontras DIC, polarizing dan epifluorescence.Hingga lima objektif dapat dipasang pada nospiece.Dengan lebih banyak penggunaan jika diupgrade.

Spesifikasi

1. Dapat mengukur titik, garis, lingkaran, busur dan oval, persegi panjang dan meningkatkan akurasi dengan fungsi penentuan posisi multi-titik.

2. Memiliki banyak fitur, seperti kombinasi pengukuran, struktur pusat dan perpotongan struktur, titik tengah konstruksi, struktur garis, struktur bulat dan sudut pandang struktural.

3. Ini digabungkan dengan perangkat lunak pengukuran CNC yang dikembangkan sendiri untuk mencapai deteksi cepat sejumlah besar benda kerja pada saat yang sama dengan kemampuan analisis data SPC untuk mencapai penyelesaian seluruh pengukuran sekaligus.

4. Terjemahan koordinat dan koordinat meluruskan adalah untuk membuat pengukuran lebih nyaman dan efisien dan meningkatkan efisiensi pengukuran.
5. Makro dapat mengukur bagian yang sama lebih cepat dan lebih nyaman volume dan meningkatkan efisiensi pengukuran.

6. Data pengukuran langsung dimasukkan ke AutoCAD dan menjadi lingkaran kerja penuh; data juga dapat dimasukkan dalam Excel dan Word untuk melakukan analisis statistik.

7. Rekam program pengguna, mengedit dan menjalankan perintah.

Layanan Kami

Garansi 12 bulan. Beli dengan percaya diri!

1. Dalam waktu 12 bulan sejak tanggal perakitan dan penerimaan, tetapi tidak melebihi 15 bulan sejak tanggal pengiriman.

2. Selama periode ini, kami akan melakukan pengajaran melalui telepon dan internet kepada pengguna dengan layanan konsultasi purna jual kombinatif.

3. Kami menyediakan layanan garansi seumur hidup mesin untuk pengguna dengan biaya.
01. Jika kegagalan mesin disebabkan oleh pihak kami, Anda dapat mengirim kembali suku cadang kepada kami dan biayanya oleh pihak kami.
02. Tetapi jika membutuhkan teknisi kami datang ke sisi pelanggan untuk pelatihan, layanan teknis gratis, kecuali tiket dan akomodasi.

4. Periode garansi tambahan: Kami akan menyediakan kepada pengguna layanan purna jual seumur hidup layanan konsultasi.

5. Perusahaan kami memiliki suku cadang yang dapat disediakan untuk pengguna dengan biaya.
6. Kami menyediakan pengguna dengan purna jual layanan teknis bernilai tambah dengan harga preferensial seumur hidup.

Informasi Perusahaan

Sertifikasi

1.perangkat lunak kami melalui organisasi profesional standar pengukuran nasional sertifikasi.

2.mesin kami dapat memberikan agen HSR sertifikasi pengukuran standar.

Pengemasan & Pengiriman
