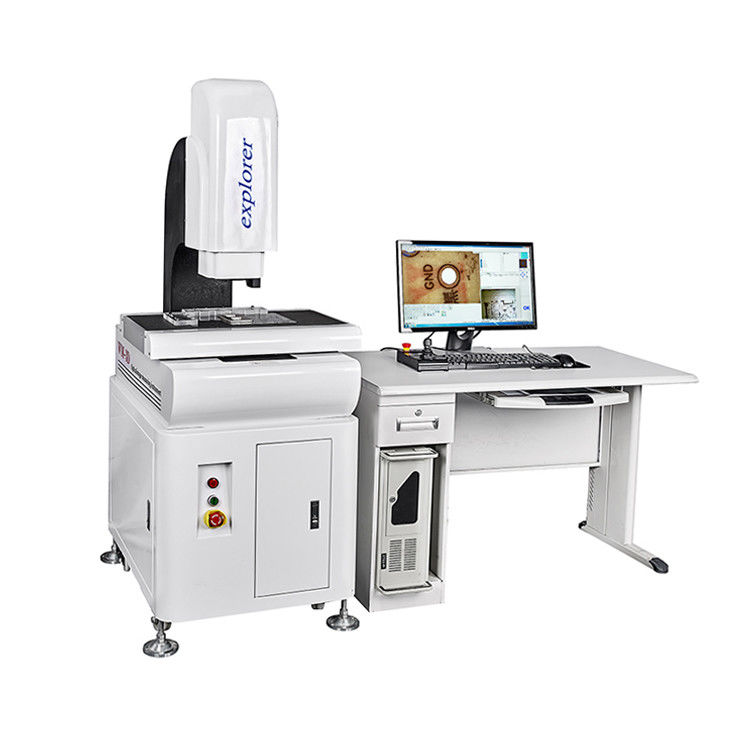

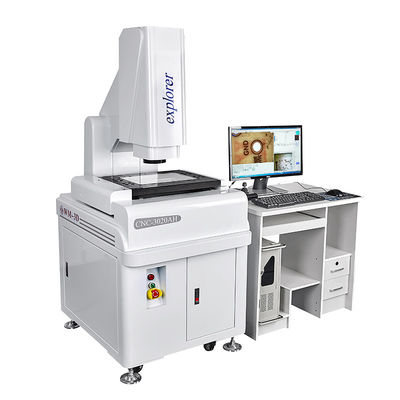

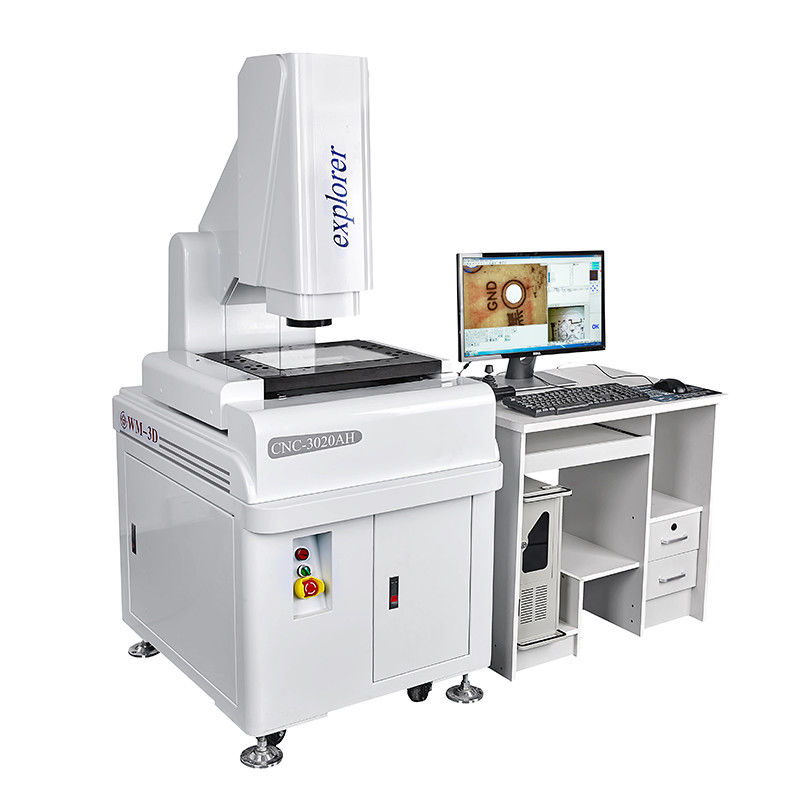

Sistem Pengukuran Dimensi Gambar 200mm/S, Mesin Pengukur Optik 3um ISO9001

Name: Sistem Pengukuran Dimensi Gambar 200mm/S, Mesin Pengukur Optik 3um ISO9001
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020AH
Availability: InStock

Detail Produk:

Tempat asal:	Guangdong, Cina
Nama merek:	WM-3D
Sertifikasi:	ISO9001
Nomor model:	CNC-3020AH

Informasi Detail

Tempat asal:

Guangdong, Cina

Nama merek:

WM-3D

Sertifikasi:

ISO9001

Nomor model:

CNC-3020AH

Jaminan:

1 tahun

Dukungan yang disesuaikan:

OEM, ODM

nama:

Harga murah mesin pengukur optik 3D CNC

Ketepatan:

3um

Kecepatan:

200mm/s

Fungsi:

Mengukur dan mendeteksi

Penggunaan Umum:

Listrik, plastik, cetakan, mesin, konektor dan ponsel

Warna:

putih

Kekuatan:

220V /50HZ

Nama Produk:

Harga murah mesin pengukur optik 3D CNC

Menyoroti:

High Light

Menyoroti:

Sistem Pengukuran Dimensi Gambar 200mm/S

Sistem Pengukuran Dimensi Gambar Mesin Pengukur Optik ISO9001

3um

Informasi Perdagangan

Harga:

$18,000.00/sets 1-4 sets

Kemasan rincian:

Low price 3D CNC optical measuring machine optical machinery measure machine Harga murah 3

Deskripsi produk

Mesin pengukur optik CNC 3D harga murah mesin pengukur optik

Deskripsi Produk

1. Kontrol gerak loop tertutup ganda, motor dalam gerakan kecepatan tinggi dengan kinerja penentuan posisi yang tepat.
2. Menggunakan modul tersemat yang dikembangkan untuk mengontrol motor, meningkatkan kecepatan motor sesuai dengan itu, tetapi juga untuk menyederhanakan instrumen dan antarmuka PC, mesin PC dan instrumen melalui kabel USB dan kabel S-Video.
3. Itu digabungkan dengan perangkat lunak pengukuran CNC yang dikembangkan sendiri perusahaan untuk mencapai deteksi cepat dari sejumlah besar benda kerja pada saat yang sama dengan kemampuan analisis data SPC untuk mencapai satu kali menyelesaikan seluruh pengukuran.
4. Sumber cahaya permukaan yang dibentuk oleh grup independen dari 24, setiap grup adalah driver sumber arus konstan dan 200-langkah variabel terus-menerus.
5. Dengan platform marmer, stabilitas tinggi.

Model

CNC-3020

Ukuran meja kaca

330*230

Ukuran meja logam

350*250

Perjalanan kerja X.Y

300*200

Perjalanan sumbu Z (mm)

200 fokus

Resolusi tampilan digital sumbu X.Y.Z

0.5um

Kesalahan nilai sumbu X.Y

≤(3+L/200)L adalah panjang yang diukur, satuan mm)

Berat (kg)

720

Dimensi

700*900*1650

Motor

Kecepatan tiga sumbu

100mm/s

Akurasi penentuan posisi tiga sumbu

0.001mm

Sistem gambar

Kamera

Kamera CCD Sony warna 1/3″

Zoom

lensa zoom optik koaksial dengan lensa zoom (2 pilih satu)

Perbesaran zoom

0.7-4.5X

Total perbesaran video

30-230X

Bidang objector

11.1-1.7mm

Daya

AC220V/AC110V

Konsumsi daya

100W

Aksesori instrumen

1Xtube(opsi)

0.5Xtube(opsi)

Jarak kerja

Lensa zoom

0.7-4.5X

0.7-4.5X

Tambahkan lensa

Perbesaran video

Bidang sisi material (mm)

Perbesaran video

Bidang sisi material (mm)

Opsi 0.5X

11.8X-74X

22-3.4

5.9X-37X

44-6.8

175

Standar

23.5X-148X

11.1-1.7X

11.8X-74X

22-3.4

92

Opsi 2X

47X-296X

5.5-0.9

23.5X-148X

11.1-1.7

36

Fungsi

Terutama untuk pengukuran dan analisis metallografis! Model "Universal" ini menggabungkan dudukan pengukur dengan komponen mikroskop metalurgi terbaik untuk pencitraan resolusi tinggi dan pengukuran kritis. Menampilkan berbagai objektif infiniti canggih dan teknik mikroskopi termasuk: brightfield,darkfield, kontras DIC, polarizing dan epifluorescence.Hingga lima objektif dapat dipasang pada nospiece.Dengan lebih banyak penggunaan jika ditingkatkan.

Spesifikasi

1. Itu dapat mengukur titik, garis, lingkaran, busur dan oval, persegi panjang dan meningkatkan akurasi dengan fungsi penentuan posisi multi-titik.

2. Ia memiliki banyak fitur, seperti kombinasi pengukuran, struktur pusat dan persimpangan struktur, titik tengah konstruksi, struktur garis, struktur bulat dan sudut pandang struktural.

3. Itu digabungkan dengan perangkat lunak pengukuran CNC yang dikembangkan sendiri perusahaan untuk mencapai deteksi cepat dari sejumlah besar benda kerja pada saat yang sama dengan kemampuan analisis data SPC untuk mencapai satu kali menyelesaikan seluruh pengukuran.

4. Terjemahan koordinat dan koordinat meluruskan adalah untuk membuat pengukuran lebih nyaman dan efisien dan meningkatkan efisiensi pengukuran.
5. Makro dapat mengukur bagian yang sama lebih cepat dan lebih nyaman volume dan meningkatkan efisiensi pengukuran.

6. Data pengukuran langsung dimasukkan ke AutoCAD dan menjadi lingkaran kerja penuh; data juga dapat dimasukkan dalam Excel dan Word untuk melakukan analisis statistik.

7. Rekam program pengguna, edit dan jalankan perintah.

Layanan Kami

Garansi 12 bulan. Beli dengan percaya diri!

1. Dalam waktu 12 bulan sejak tanggal perakitan dan penerimaan, tetapi tidak melebihi 15 bulan sejak tanggal pengiriman.

2. Selama periode ini, kami akan mengambil pengajaran telepon dan internet kepada pengguna dengan layanan penasihat purna jual kombinatif.

3. Kami menyediakan layanan garansi seumur hidup mesin untuk pengguna dengan biaya.
01. Jika kegagalan mesin disebabkan oleh pihak kami, Anda dapat mengirim kembali suku cadang kepada kami dan biayanya oleh pihak kami.
02. Tetapi jika membutuhkan teknisi kami datang ke sisi pelanggan untuk pelatihan, layanan teknis gratis, kecuali tiket dan akomodasi.

4. Periode garansi tambahan: Kami akan menyediakan kepada pengguna purna jual seumur hidup layanan penasihat.

5. Perusahaan kami memiliki suku cadang yang dapat disediakan untuk pengguna dengan biaya.
6. Kami menyediakan pengguna dengan purna jual layanan teknis nilai tambah dengan harga preferensial seumur hidup.

Informasi Perusahaan

Sertifikasi

1. perangkat lunak kami melalui organisasi profesional standar pengukuran nasional.

2. mesin kami dapat memberikan badan HSR sertifikasi pengukuran standar.

Pengemasan & Pengiriman

FAQ
