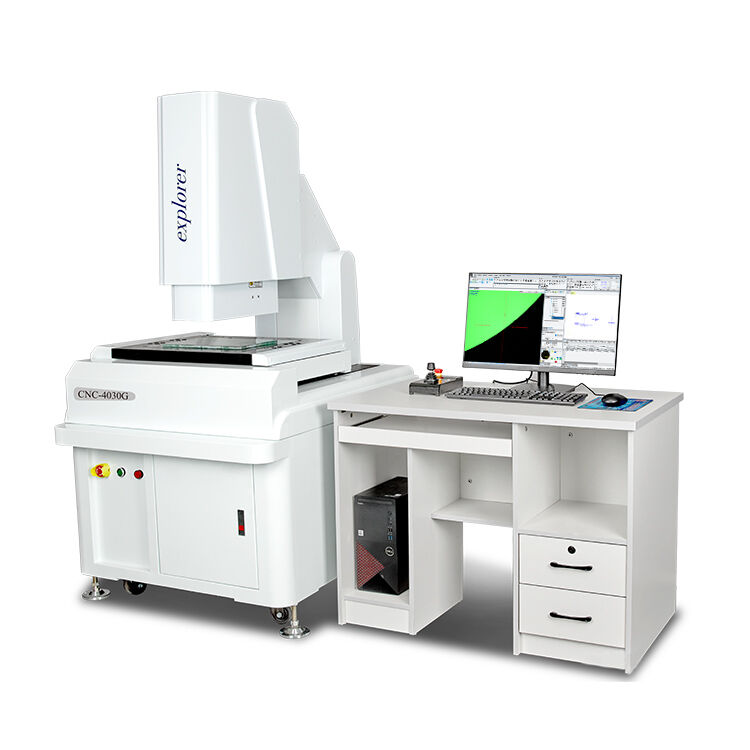

Mesin pengukur video industri CNC kualitas tinggi mesin pengukur pengukuran gambar sistem pengukuran dimensi
|
Posisi
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Dimensi ((mm) ((L)×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Jangkauan pengukuran ((mm) ((X)×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Keakuratan Pengukuranμm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Kemungkinan diulang (μ(m)
|
3
|
3
|
3
|
|
Berat ((kg)
|
300
|
380
|
450
|
|
Gambar dan Pengukuran
|
CCD
|
SONYCcD Jepang
|
|
|
Len
|
HAku tidak tahu. Definisi zoomlens/Peningkatan terus-menerus 0,7-5,0x
|
|
|
Perbesar
|
40-230X(Hanya untuk referensi. Dengan kamera dan lensa yang berbeda pembesaran akan berbeda.)
|
|
|
Resolusi skala optik
|
sumbu x/Y/z o.0002mm (0,2um)
|
|
|
Jarak kerja
|
108mm
|
|
Perangkat lunak pengukuran
|
Menggabungkan perangkat lunak pengukuran 3D yang dikembangkan oleh fungsi perangkat lunak yang diimpor untuk meningkatkan resolusi batas.
|
|
Sistem penggerak
|
X/Y/Z tiga sumbu kinerja tinggi Taiwan servo motor, sistem kontrol loop tertutup ganda
|
|
Pencahayaan
|
Sumber cahaya permukaan delapan zona lima cincin yang dikendalikan oleh program, sumber cahaya kontur LED, sumber cahaya koaksial. Warna yang berbeda ditambahkan ke produk yang berbeda.
|
Deskripsi Fungsi:
Pengukuran elemen: Mengukur titik, garis, lingkaran, busur, sudut, oval, persegi panjang
jumlah titik yang telah ditentukan sebelumnya, titik identifikasi otomatis, garis, lingkaran, busur.
Struktur elemen: Konstruksi pusat, persimpangan struktur, struktur titik tengah, struktur garis,
struktur bulat, konfigurasi sudut.
Elemen yang telah ditetapkan sebelumnya: titik, garis, lingkaran, busur.
sistem koordinat sumbu reset.
Grafis: zoom grafis, mempersempit grafis, grafik panel, grafis dipilih, pilih lingkaran, hapus
pengaturan zoom, set gambar abu-abu, kejenuhan, kontras, menyimpan, gambar dalam format BMP.
Berbagai mode edge finder, komputer secara otomatis mengambil poin, otomatis identifikasi putaran, busur sangat
meningkatkan kecepatan titik pertambangan.
Keuntungan kita
Pengukuran penuh otomatis presisi tinggi, kontrol CNC empat sumbu.
Mesin presisi tinggi dan kekuatan tinggi: kelas 00 dasar marmer / kolom / meja kerja dengan presisi tinggi dan stabilitas yang baik
XYZ tiga sumbu diimpor presisi panduan linier / diimpor penggilingan kelas sistem penggerak sekrup bola, umur panjang dan stabilitas yang baik.0.2mm. Ruler tambalan logam presisi tinggi o.2mm.
Optical zoom otomatis Wm0750 memungkinkan pengukuran sepenuhnya otomatis tanpa perlu koreksi zoom.
Kamera HD SONY CcD dengan layar pengukuran berkualitas tinggi
Pengukuran fokus otomatis, ketinggian optik rata, UK RENISHAW contact probe,
Sumber cahaya kontur LED, sumber cahaya koaksial. Warna yang berbeda ditambahkan ke produk yang berbeda.
Ini dilengkapi dengan joystick untuk operasi mudah di posisi apa pun.
Kamera CCD navigasi menunjukkan posisi pengukuran, yang cepat ditemukan dan nyaman untuk pengukuran.
Menggabungkan perangkat lunak pengukuran 3D yang dikembangkan oleh fungsi perangkat lunak yang diimpor untuk meningkatkan resolusi batas.
Layanan Kami
2.Selama periode ini,kami akan membawa pengajaran telepon dan internet kepada pengguna dengan layanan konsultasi pasca-penjualan gabungan.
3.Kami menyediakan layanan jaminan seumur hidup mesin untuk pengguna dengan biaya.
01.Jika kegagalan mesin disebabkan oleh sisi kami, Anda dapat mengirim kembali suku cadang kepada kami dan biaya di sisi kami.
02.Tapi jika perlu teknisi kami datang ke sisi pelanggan untuk pelatihan,layanan teknis adalah gratis,
kecuali tiket dan akomodasi.
4.Periode jaminan tambahan: Kami akan menyediakanke pengguna setelah penjualan umur panjanglayanan konsultasi.
5.Perusahaan kami memiliki suku cadang yang dapat disediakan untuk pengguna dengan biaya.
6.Kami menyediakan penggunadengan layanan teknis nilai tambah setelah penjualan dengan harga preferensial seumur hidup,
sertifikat
1.perangkat lunak kami melalui organisasi profesional nasional sertifikasi pengukuran standar
2.mesin kami dapat memberikan HSR lembaga sertifikasi pengukuran standar
