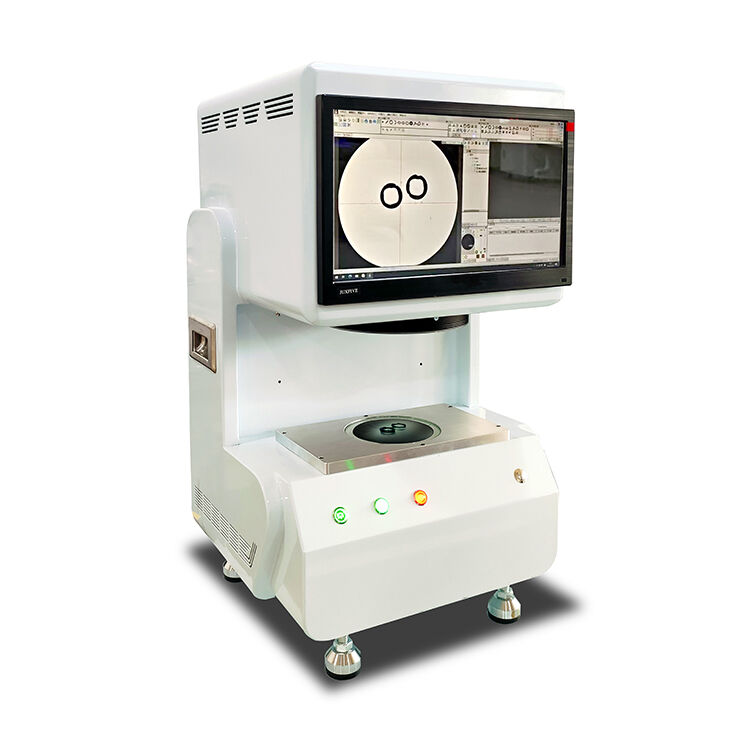

Rotasi 360 Optical Measuring Vertical Profile Projector:
1. proyektor profil vertikal terutama digunakan untuk pengukuran bagian mekanik dari panjang, sudut, kontur dan bentuk permukaan.
2. rotasi 360 optik mengukur proyektor profil vertikal dapat memeriksa semua jenis permukaan dan garis besar dari pekerjaan rumit-Pieces, cam, benang sekrup, gigi, melakukan milling cutter dan sebagainya.
3Proyektor profil vertikal pengukuran optik yang banyak digunakan dalam perdagangan mekanisme, meter, listrik, industri Liecht, perguruan tinggi, lembaga penelitian dan departemen pengukuran.
4Data pengukuran dapat keluar dan menghubungkan printer dan komputer.
2rotasi 360 optik Proyektor profil vertikalspesifikasi
|
Model |
CPJ-4025 |
|
|
|
Ukuran meja logam |
405 x280mm |
|
|
Ukuran meja kaca |
306x196 mm |
|
|
Perjalanan sumbu X |
250 mm |
|
|
Perjalanan sumbu Y |
150 mm |
|
Tabel |
Perjalanan sumbu Z |
90 (untuk fokus) |
|
|
Keakuratan pengukuran |
3+L/200 um |
|
|
Resolusi ((sumbu X,sumbu Y): 0,001 mm |
|
|
Layar proyektor |
Ukuran layar (mm): Ø 312 Jangkauan yang digunakan>Ø 300 ((dengan garis meter) |
|
|
|
Jangkauan putaran layar: 0°~360° |
|
|
|
Resolusi ((sumbu X, sumbu Y): 1 ́ atau 0,01° |
|
|
|
Pengukuran: 10X pilihan 20X pilihan 50X pilihan 100X pilihan |
|
|
Lensa |
Tampilan objek ((mm): Ø30 Ø15 Ø6 Ø3 |
|
|
|
Jarak kerja ((mm): 77,7 44,3 38,4 25.3 |
|
|
|
Tinggi maksimum benda kerja: 80mm 80mm 80mm 80mm |
|
|
Sistem Pengolahan Data |
Sistem pemrosesan data multi-fungsi DP-100, yang muncul dalam bahasa Inggris, dapat digunakan untuk mengumpulkan data dan mengukur titik, garis, lingkaran, sudut dan jarak. |
|
|
Pencahayaan |
Pencahayaan transmisi dan pantulan: Lampu halogen 24V/150W. |
|
|
Kekuatan |
110V/220V ((AC), 50/60HZ, Total daya = 400W |
|
|
Dingin |
Pendinginan udara paksa |
|
|
Dimensi |
800*800*1150mm |
|
|
Berat badan |
200kg |
|
![]()
Jaminan 12 bulan. Beli dengan percaya diri!
1. Dalam waktu 12 bulan sejak tanggal perakitan dan penerimaan,namun tidak lebih dari 15 bulan sejak tanggal pengiriman.
2.Selama periode ini,kami akan membawa pengajaran telepon dan internet kepada pengguna dengan layanan konsultasi pasca-penjualan gabungan.
3.Kami menyediakan layanan jaminan seumur hidup mesin untuk pengguna dengan biaya.
01.Jika kegagalan mesin disebabkan oleh sisi kami, Anda dapat mengirim kembali suku cadang kepada kami dan biaya di sisi kami.
02.Tapi jika perlu teknisi kami datang ke sisi pelanggan untuk pelatihan,layanan teknis adalah gratis,kecuali tiket dan akomodasi.
4.Periode jaminan tambahan: Kami akan menyediakanke pengguna setelah penjualan umur panjanglayanan konsultasi.
5.Perusahaan kami memiliki suku cadang yang dapat disediakan untuk pengguna dengan biaya.
6.Kami menyediakan penggunadengan layanan teknis nilai tambah setelah penjualan dengan harga preferensial seumur hidup,
![]()
![]()
