Posisi
|

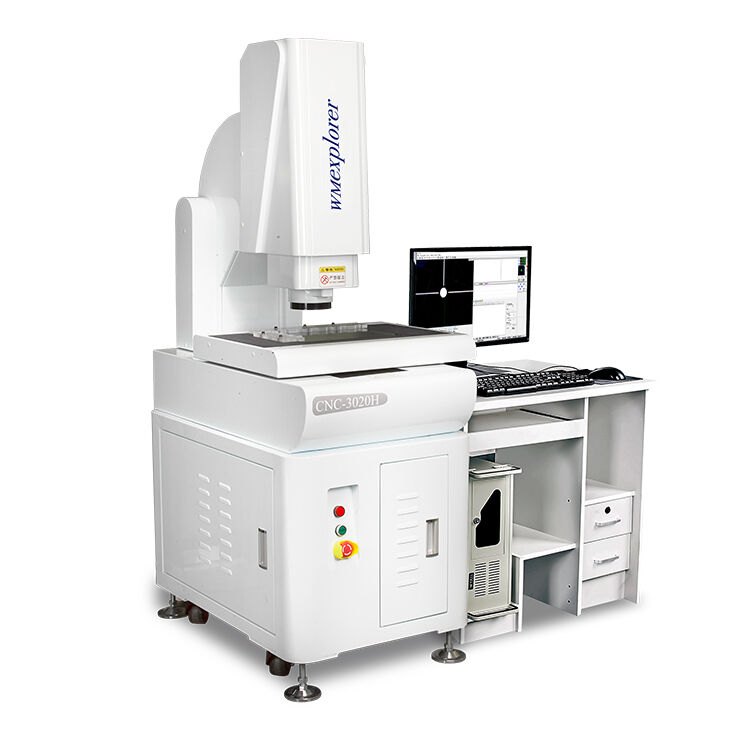

CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Dimensi ((mm) ((L × W × H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Jangkauan pengukuran ((mm) ((X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Keakuratan Pengukuran (μm)
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Repeatability (μm)
|
3
|
3
|
3
|
|
Berat ((kg)
|
300
|
380
|
450
|
|
Gambar dan Pengukuran
|
CCD
|
SONYCcD Jepang
|
|
|
Len
|
Zoomlens definisi tinggi/perbesar terus-menerus 0,7-5,0x
|
|
|
Perbesar
|
40-230X ((Hanya untuk referensi. Dengan kamera dan lensa yang berbeda pembesaran akan berbeda.)
|
|
|
Resolusi skala optik
|
sumbu x/Y/z o.0002mm (0,2um)
|
|
|
Jarak kerja
|
108mm
|
|
Perangkat lunak pengukuran
|
Menggabungkan perangkat lunak pengukuran 3D yang dikembangkan oleh fungsi perangkat lunak yang diimpor untuk meningkatkan resolusi batas.
|
|
Sistem penggerak
|
X/Y/Z tiga sumbu kinerja tinggi Taiwan servo motor, sistem kontrol loop tertutup ganda
|
|
Pencahayaan
|
Sumber cahaya permukaan delapan zona lima cincin yang dikendalikan oleh program,sumber cahaya kontur LED,sumber cahaya koaksial.Beberapa warna yang berbeda adalah
ditambahkan ke produk yang berbeda. |
