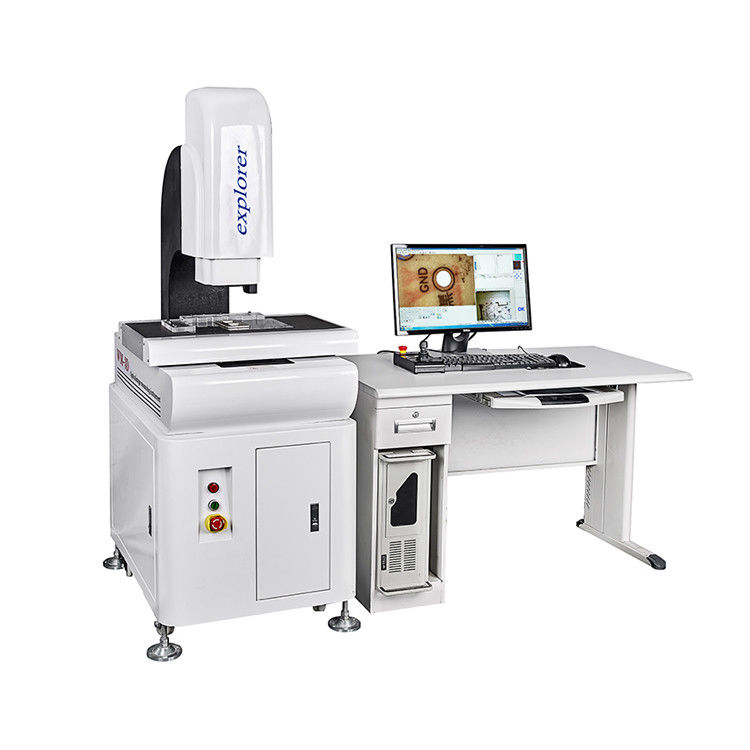

3um Akurasi 200mm/s Mesin Pengukuran Kecepatan Optik dengan Analisis Data SPC

Name: 3um Akurasi 200mm/s Mesin Pengukuran Kecepatan Optik dengan Analisis Data SPC
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020AH
Availability: InStock

Detail Produk:

Tempat asal:	Guangdong, Cina
Nama merek:	WM-3D
Sertifikasi:	ISO9001
Nomor model:	CNC-3020AH

Informasi Detail

Tempat asal:

Guangdong, Cina

Nama merek:

WM-3D

Sertifikasi:

ISO9001

Nomor model:

CNC-3020AH

Jaminan:

1 tahun

Dukungan yang disesuaikan:

OEM, ODM

nama:

Mesin Pengukur dan Penganalisa Asesoris Pad CNC Otomatis

Ketepatan:

3um

Kecepatan:

200mm/s

Fungsi:

Mengukur dan mendeteksi

Penggunaan Umum:

Listrik, plastik, cetakan, mesin, konektor dan ponsel

Warna:

putih

Kekuatan:

220V /50HZ

Nama Produk:

Mesin Pengukur dan Penganalisa Asesoris Pad CNC Otomatis

Menyoroti:

High Light

Menyoroti:

Sistem Pengukuran Dimensi Gambar 3um

Sistem Pengukuran Dimensi Gambar Optik

Mesin Pengukur Optik 200mm/S

Informasi Perdagangan

Harga:

$18,000.00/sets 1-4 sets

Kemasan rincian:

Auto CNC Pad Accessories Measuring and Analysing Machine Mesin Pengukur dan Penganalisa As

Deskripsi produk

Sistem Pengukuran Dimensi Gambar 3μm

Mesin Pengukur Optik dengan Kecepatan 200mm/s

Ikhtisar Produk

Mesin Pengukur dan Analisis Aksesori CNC Pad Otomatis - Sistem pengukuran optik canggih untuk analisis dimensi presisi.

Spesifikasi Teknis

Model CNC-3020

Ukuran Meja Kaca 330×230mm

Ukuran Meja Logam 350×250mm

Perjalanan Kerja X.Y 300×200mm

Perjalanan Angkat Sumbu-Z Fokus 200mm

Resolusi Tampilan Digital Sumbu X.Y.Z 0.5μm

Kesalahan Nilai Sumbu X.Y ≤(3+L/200) di mana L adalah panjang yang diukur dalam mm

Berat 720kg

Dimensi 700×900×1650mm

Spesifikasi Motor

Kecepatan Tiga Sumbu 100mm/s

Akurasi Penentuan Posisi Tiga Sumbu 0.001mm

Sistem Gambar

Kamera Kamera CCD Sony warna 1/3″

Zoom Lensa zoom optik koaksial dengan lensa zoom (pilih salah satu)

Perbesaran Zoom 0.7-4.5X

Total Perbesaran Video 30-230X

Bidang Objek 11.1-1.7mm

Daya AC220V/AC110V

Konsumsi Daya 100W

Aksesori Instrumen

Aksesori Perbesaran Video Bidang Sisi Material (mm) Perbesaran Video Bidang Sisi Material (mm) Jarak Kerja

Opsi 0.5X 11.8X-74X 22-3.4 5.9X-37X 44-6.8 175

Standar 23.5X-148X 11.1-1.7X 11.8X-74X 22-3.4 92

Opsi 2X 47X-296X 5.5-0.9 23.5X-148X 11.1-1.7 36

Fitur Utama

Kontrol gerakan loop tertutup ganda untuk pergerakan berkecepatan tinggi dengan kinerja penentuan posisi yang presisi

Modul kontrol motor tertanam dengan konektivitas USB dan S-Video

Perangkat lunak pengukuran CNC terintegrasi dengan kemampuan analisis data SPC

Sumber cahaya permukaan canggih dengan 24 grup independen dan kontrol variabel kontinu 200 langkah

Konstruksi platform marmer untuk meningkatkan stabilitas dan presisi

Fungsi Pengukuran

Dirancang terutama untuk pengukuran dan analisis metalografi, model universal ini menggabungkan dudukan pengukur dengan komponen mikroskop metalurgi premium untuk pencitraan resolusi tinggi dan pengukuran kritis. Fitur termasuk objektif tak hingga canggih dan teknik mikroskopi: bidang terang, bidang gelap, kontras DIC, polarisasi, dan epifluoresensi. Menampung hingga lima objektif pada nosepiece dengan kemampuan penggunaan yang diperluas saat ditingkatkan.

Kemampuan Teknis

Pengukuran Geometris

Pengukuran titik, garis, lingkaran, busur, oval, dan persegi panjang yang tepat dengan penentuan posisi multi-titik untuk meningkatkan akurasi.

Fitur Konstruksi Lanjutan

Pengukuran kombinasi, struktur tengah, persimpangan struktur, konstruksi titik tengah, struktur garis, struktur bulat, dan konstruksi titik sudut.

Alat Efisiensi

Fungsi translasi dan pelurusan koordinat, pemrograman makro untuk pengukuran batch, dan pemrosesan data otomatis.

Integrasi Perangkat Lunak

Ekspor data langsung ke AutoCAD, Excel, dan Word untuk analisis statistik dan pelaporan yang komprehensif.

Garansi & Layanan

Garansi komprehensif 12 bulan dengan jaminan kepercayaan

Cakupan diperpanjang 12 bulan sejak perakitan/penerimaan atau 15 bulan sejak tanggal pengiriman

Pelatihan teknis berbasis telepon dan internet serta layanan penasihat

Garansi mesin seumur hidup dengan layanan berbasis biaya

Kunjungan layanan teknis gratis (tidak termasuk perjalanan dan akomodasi)

Layanan penasihat purna jual seumur hidup dan dukungan teknis bernilai tambah

Ketersediaan suku cadang yang komprehensif

Informasi Perusahaan

Sertifikasi

Perangkat lunak bersertifikasi oleh organisasi pengukuran standar profesional nasional

Mesin sesuai dengan persyaratan sertifikasi pengukuran standar agensi HSR

Pengemasan & Pengiriman
