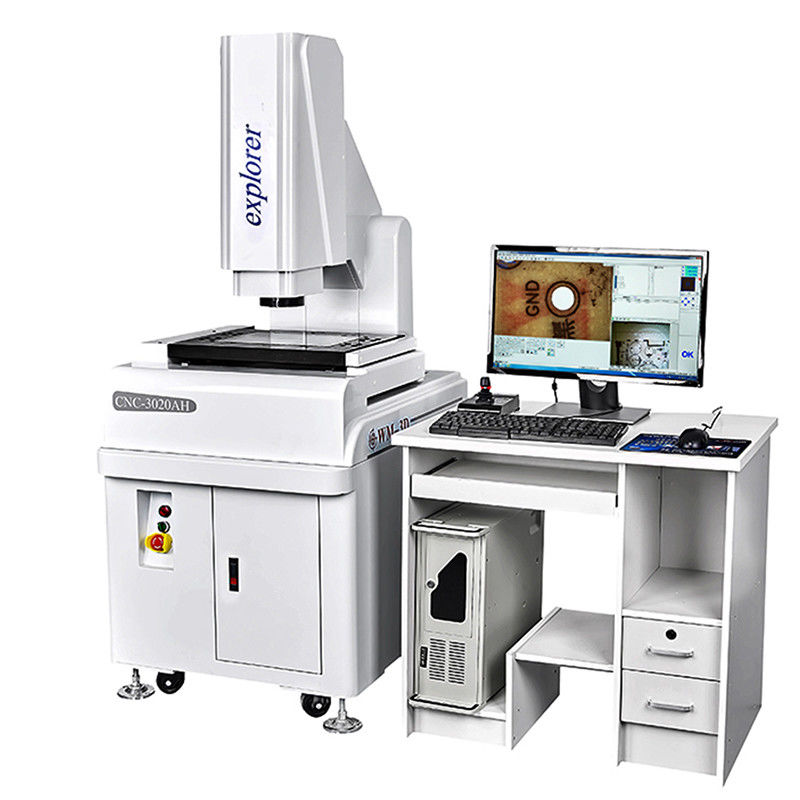

Sistem Pengukuran Dimensi Gambar Optik 3D CNC
China Produsen Sertifikat CE Peralatan optik Mesin Pengukuran Video 3D CNC
Spesifikasi Teknis
| Posisi |
CNC-3020AH |
CNC-4030AH |
CNC-5040AH |
| Dimensi (mm) (L × W × H) |
700*850*1650 |
800*900*1650 |
900*1050*1650 |
| Jangkauan pengukuran (mm) (X×Y×Z) |
300*200*200 |
400*300*200 |
500*400*200 |
| Keakuratan Pengukuran (μm) |
3+L/200 |
3+L/200 |
3+L/200 |
| Repeatability (μm) |
3 |
3 |
3 |
| Berat (kg) |
300 |
380 |
450 |
Sistem Gambar dan Pengukuran
CCD:SONY CCD Jepang
Lensa:Lensa zoom definisi tinggi/perbesaran terus menerus 0,7-5,0x
Perbesar:40-230X (Hanya untuk referensi. Dengan kamera dan lensa yang berbeda pembesaran akan berbeda.)
Resolusi Skala Optik:sumbu X/Y/Z 0,0002mm (0,2μm)
Jarak kerja:108mm
Perangkat Lunak Pengukuran
Menggabungkan perangkat lunak pengukuran 3D yang dikembangkan oleh fungsi perangkat lunak yang diimpor untuk meningkatkan resolusi batas.
Sistem Penggerak
X/Y/Z tiga sumbu kinerja tinggi Taiwan servo motor, sistem kontrol loop tertutup ganda
Sistem pencahayaan
Sumber cahaya permukaan delapan zona lima cincin yang dikendalikan oleh program, sumber cahaya kontur LED, sumber cahaya koaksial.
Deskripsi Fungsi
- Grafis: zoom grafis, penyempitan grafis, grafik panel, grafik dipilih, pilih lingkaran, hapus grafis, cetak grafis. pengaturan zoom, atur gambar abu-abu, kejenuhan, kontras, simpan,gambar dalam format BMP.
- Berbagai modus pencari tepi, komputer secara otomatis mengambil poin, otomatis identifikasi putaran, busur sangat meningkatkan kecepatan titik pertambangan.
- Dukungan gambar S-Video, terminal AV, input terminal USB; ukuran gambar 640 * 480mm.
- Data pengukuran langsung ke AutoCAD untuk analisis statistik, dapat menggambar grafik kontrol Xbar-s sederhana yang diperoleh berbagai parameter Ca.
- Mengganti antarmuka multibahasa.
Layanan Kami
- Jaminan dalam waktu 12 bulan dari saat penerimaan
- Selama periode ini, kami akan mengambil pengajaran telepon dan internet kepada pengguna dengan layanan konsultasi pasca-penjualan gabungan.
- Kami menyediakan layanan jaminan seumur hidup mesin untuk pengguna dengan biaya.
- Periode garansi tambahan: Kami akan menyediakan layanan konsultasi umur panjang setelah penjualan kepada pengguna.
- Perusahaan kami memiliki suku cadang yang dapat disediakan untuk pengguna dengan biaya.
- Kami menyediakan layanan teknis nilai tambah setelah penjualan dengan harga preferensial seumur hidup.
Informasi Perusahaan
Pengemasan & Pengiriman
Pertanyaan yang Sering Diajukan
Q1: Apa jenis peralatan yang Anda terutama memproduksi?
A: Halo! Peralatan produksi utama kami adalah: instrumen pengukuran gambar otomatis, instrumen pengukuran gambar manual, instrumen pengukuran gambar gantry besar, satu instrumen pengukuran kunci.Peralatan skrining penglihatan otomatis, peralatan deteksi penglihatan non-standar, dll.Q2: Apakah Anda menerima layanan khusus? Dapatkah saya mencetak logo saya di mesin?
A: Ya, semua produk kami dapat disesuaikan, jika Anda memiliki persyaratan logo, kami juga dapat menyesuaikan untuk Anda.T3: Mengapa Anda memilih kami?
A: 1. Kami telah fokus pada pengukuran produk selama lebih dari 10 tahun, dengan tim R&D profesional dan tim purna jual.
2Ini terletak di Kota Dongguan, sebuah kota manufaktur terkenal di dunia.
3. Layanan purna jual selama 12 bulan, masalah sederhana dalam waktu 48 jam untuk menangani tepat waktu.Q4: Berapa waktu pengiriman Anda? Bagaimana dengan pengemasan?
A: Waktu pengiriman kami adalah 5 hari kerja setelah menerima deposit atau konfirmasi pesanan, dan 10-20 hari kerja untuk mesin yang disesuaikan.Kemasan kami dibungkus dan diperbaiki dengan film kemasan mesin profesional di dalam, dan kemasan kotak kayu dan pengikat sekrup digunakan di bagian luar.T5: Apakah pelatihan di tempat tersedia?
A: Ya, kebutuhan untuk pelatihan di tempat perlu dikonfirmasi waktu tertentu.Q6: Apa syarat pembayaran Anda?
A: T/T 30% sebagai deposit, 70% sebelum pengiriman. Sebelum Anda membayar saldo, kami akan menunjukkan foto produk dan kemasan. atau 100% LC pada saat melihat.Q7: Bisakah kita menguji sampel sebelum memesan?
A: Tentu saja, kami dapat menguji sampel secara gratis dan memberi Anda laporan tes. Jika Anda mengalami kesulitan, silakan hubungi manajer bisnis kami.
